Работа с проводами всегда подразумевает точность, отсутствие ошибок и обеспечение безопасности, как во время работы, так и в дальнейшем использовании приборов или проводки. Чтобы минимизировать возможность ошибки и усилить безопасность, изоляцию делают цветной.

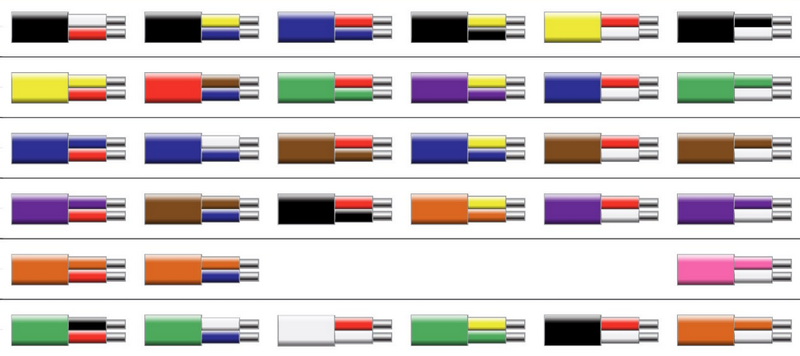

Для безопасной работы с проводкой была разработана целая система цветной маркировки изоляции. Допускаются такие варианты расцветок проводов:
· Черная;
· Белая;
· Серая;
· Красная;
· Голубая;
· Бирюзовая;
· Фиолетовая;
· Оранжевая;
· Коричневая.
Важно отметить, что некоторые цвета, которые не были упомянуты в перечне, обозначают защитные и нулевые провода:
1. Желтый цвет с зеленой полосой или зеленый цвет с желтой полоской — защитное заземление (РЕ);
2. Синий цвет и его оттенки — рабочий нулевой провод (нейтраль);
3. Желто-зеленый провод с голубыми пометками на концах или же голубой провод с желто-зелеными метками — совмещенный проводник (PEN).
Расцветка проводки должна быть единой в пределах одного устройства. Это обеспечивает быстрый и удобный ремонт в дальнейшем.
Расцветка фазы
Если монтаж выполнен при помощи жестких металлических шин, то в таком случае применяется специальная несмываемая окраска таких цветов:
1. Красный — фаза С (L3);
2. Желтый — фаза А (L1);
3. Зеленый — фаза B (L2);
4. Голубой — нулевая шина;
5. Полосы желтого и зеленого цвета — шина заземления.
Окраска в пределах одного устройства должна быть сохранена, а те шины, которые нет возможности осмотреть, могут быть неокрашенными. Цвет проводников, подключенных к шинам, может не совпадать из-за различий между маркировками проводников и шин.
Окраска нейтрали — синий цвет.
Расцветка нулевого провода оговорена в ГОСТах, поэтому никакие другие цвета и оттенки использовать в окраске не разрешается.
Маркировка провода заземления
Как и в случае с проводом нейтрали, заземление можно обозначать только желто-зеленым цветом. Есть вариации подобной разметки: желтый цвет с зеленой полосой, зеленый цвет с желтой полосой.
Отметим, что за рубежом жилы маркируют по-другому. Это можно отчетливо увидеть на примере устройств из Европы. Нейтраль отмечается белым, серым или черным цветом. Заземление — зеленый или желтый. Также возможно, что в импортных приборах провода земли могут быть оголенными.
Цвета в сети 220 В и 380 В
Чтобы уменьшить трудоемкость ремонта одно или трехфазных сетей, каждую отдельную жилу маркируют в отдельный цвет. В однофазных и трехфазных сетях расцветки отличаются.
В однофазной сети:
1. Нулевой провод — синий цвет, но могут быть и другие варианты;
2. Фазный провод — коричневый, красный, черный.
В трехфазной сети:
1. 1 фаза — красный или коричневый;
2. 2 фаза — черный;
3. 3 фаза — белый или серый;
4. Нейтраль (рабочий ноль) — синий или голубой;
5. Заземление — желто-зеленый.
Стоит запомнить, что многофазные кабели содержат несколько разноцветных жил. Ноль в таких жилах синий, фаза — красный, черный и белый, земля — желто-зеленый.
Сети монтриуются по стандартам, поэтому как опытному мастеру, так и начинаюзщему не составит труда в цветных жгутиках проводов отыскать фазный провод — он будет обязательно коричневым. Нулевой провод не имеет ответвлений и разрывов, как исключение — многополюсные коммутирующие аппараты.
Цвета в сетях постоянного тока
Проводники, которые присоединены к положительному полюсу, маркируют красным, к отрицательному — синим или черным. В цепях с двумя полюсами применяют голубой цвет, чтобы обозначить среднюю точку (нуль) питания.
Стандартов окрашивания плюса и минуса не существует. Расцветку необходимо уточнять по расшифровке производителя прибора. Есть небольшое замечание касательно проводки автомобиля: в бортовой сети цепи с положительным напряжением красные или имеют оттенки красного. Подключаемые к массе цепи черные. Другую расцветку необходимо смотреть в расшифровках.
Буквенные обозначения проводки
Помимо цветов, проводка маркируется также и буквами. Эти обозначения стандартизированы, поэтому нужно запомнить несколько основных символов:
· «+» - положительный полюс;
· «-» - отрицательный полюс;
· М — средняя точка в цепях постоянного тока с двухполярным питанием;
· РЕ — заземление;
· N — нулевой провод;
· L — фазный провод.
Символ заземления един в большинстве стран мира, чтобы не возникло проблем с обслуживанием и ремонтом иностранного оборудования.
Если сеть многофазная, то символы дополняются номером фазы:
1. L1 — первая фаза;
2. L2 — вторая фаза;
3. L3 — третья фаза.
Если вы работаете с устаревшим оборудованием, то по старым стандартам фазы обозначаются по порядку латинского алфавита: А, В, С.
Эти стандарты могут быть скомбинированы, и фазы в таком случае могут обозначаться таки образом: La, Lb, Lc, как первая, вторая и третья фаза соответственно. В более сложных устройствах также может присутствовать своя специфическая маркировка. Буквы и символы наносятся несмываемой краской на изоляцию у концов жил.
В этой статье вы узнали, как распознать провода по их цветам, как различить буквенные обозначения. В качестве заключения добавим, что и клеммы питания также могут нести на себе обозначения цепей и полярности.
